从车间预制到现场固定管焊接，聚焦中大口径、厚壁、多层多道与一级探伤要求!
2026年9月3日至5日，新疆石油及化工工业博览会（CACPE）在新疆国际会展中心举行。上海美焊智能化科技股份有限公司（简称“美焊科技”）携多系列管道自动焊接设备亮相5馆 E1-33-1展位，围绕石油化工、天然气、煤化工及能源工程等工业管道场景，现场展示从车间预制到现场安装的管道自动化焊接解决方案。本次展会，美焊科技重点展示MWG开放式管管焊机、MWHF环缝自动焊接设备和轨道自动焊接小车，分别面向固定管全位置焊接、大口径管件及环缝焊接、超大直径固定管道等典型工况。其中，MWG开放式管管焊机系列最大焊接管径可达Φ325mm，MWHF环缝自动焊接设备系列最大焊接管径可达Φ800mm；更大直径管道可根据实际工况采用定制轨道焊接方案。对于有明确质量验收要求的项目，在焊接工艺与管件条件匹配、施工和检测条件满足要求的情况下，采用美焊科技管道自动焊接设备完成的焊缝可达到一级探伤验收要求，具体以客户实际管件和项目执行标准的工艺验证结果为准。
一、石油化工管道焊接，难点不只是“管径大”
石油化工管道焊接的技术难度，来自管径、壁厚、材质、坡口、装配状态、焊接位置和验收要求之间的综合影响。对于自动焊设备而言，真正需要解决的也不是“让焊枪自动走一圈”，而是让经过验证的工艺在不同焊接位置和不同焊层中稳定执行。1. 厚壁管道需要稳定的多层多道工艺
随着壁厚增加，焊缝通常需要按照坡口结构完成打底、填充和盖面，并对每一层、每一道焊缝的电流、速度、送丝、摆动以及热输入进行匹配。自动化的价值，是把依赖个人手法的关键动作转化为可设定、可重复执行的工艺过程，降低不同焊口、不同班次和不同操作人员之间的质量波动。2. 固定管全位置焊接需要分区控制
石化现场大量管道安装后无法旋转，焊头需要围绕固定管道完成360°焊接，并连续经过平焊、立焊和仰焊等位置。熔池状态随空间位置变化，因此需要根据焊接位置合理匹配焊接电流、行走速度、送丝速度、摆动宽度、两侧停留时间等参数。对于中大口径厚壁管道，还需要与多层多道程序协同。3. 质量控制的核心是“稳定重复”
石油化工项目通常对焊缝内部质量和无损检测有明确要求。气孔、夹渣、未熔合、未焊透等缺陷都可能带来返修。因此，设备选型不能只看自动化程度，更要看设备能否在合适的坡口、装配和焊接工艺条件下，稳定重复地完成满足项目要求的焊口。二、三类设备，对应三种典型石化管道自动焊场景
管径是设备选型的重要条件，但不是唯一条件。石油化工管道自动焊还需要同时判断工件能否旋转、是车间预制还是现场安装、是否需要填丝摆动、多层多道以及现场空间是否允许。设备系列 | 典型应用场景 | 焊接范围/适配方式 | 核心能力 |
MWG开放式管管焊机 | 现场固定管、全位置管道焊接 | 最大焊接管径Φ325mm | 填丝、摆动、多层多道、全位置自动焊 |
MWHF环缝自动焊接设备 | 车间预制、大口径管件、法兰及环形焊缝 | 最大焊接管径Φ800mm | 稳定行走与工艺参数协同，适配厚壁多层多道 |
轨道自动焊接小车 | 超大直径固定管道、大型工件现场环缝 | 按实际管径定制轨道 | 不受固定夹持规格限制，适配更大直径工件 |

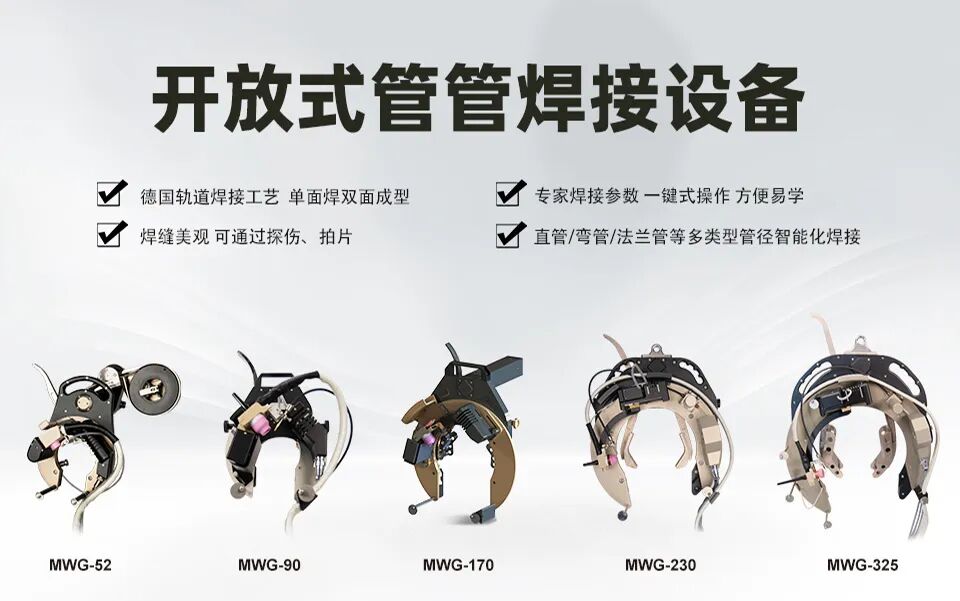

针对已经安装定位、无法旋转的管道，美焊科技MWG开放式管管焊机系列采用焊头围绕固定管道运行的方式，最大焊接管径可达Φ325mm。设备可根据具体工艺进行填丝、摆动和多层多道焊接，适用于石油化工工艺管道、天然气管道、煤化工管道、能源工程管线以及现场固定管全位置焊接。对于同一项目存在多种管径的情况，应根据实际管径范围、壁厚、夹持方式和焊接工艺确认设备覆盖范围，而不是按照单一管径判断。MWHF环缝自动焊接设备：最大焊接Φ800mm

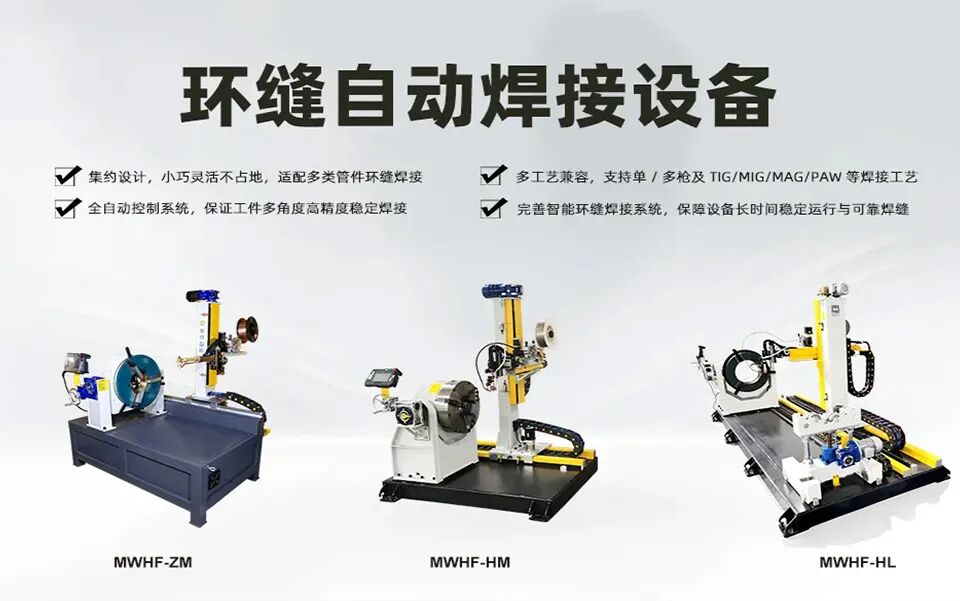

对于大口径管件、法兰以及更适合在车间完成的环形焊缝，美焊科技MWHF环缝自动焊接设备系列最大焊接管径可达Φ800mm。设备通过机械运动与焊接工艺参数协同控制，使焊枪轨迹、焊接速度、送丝和摆动过程更加稳定，更适合大口径、厚壁工件的连续焊接和多层多道工艺。轨道自动焊接小车：适配Φ800mm以上及更大直径固定管道

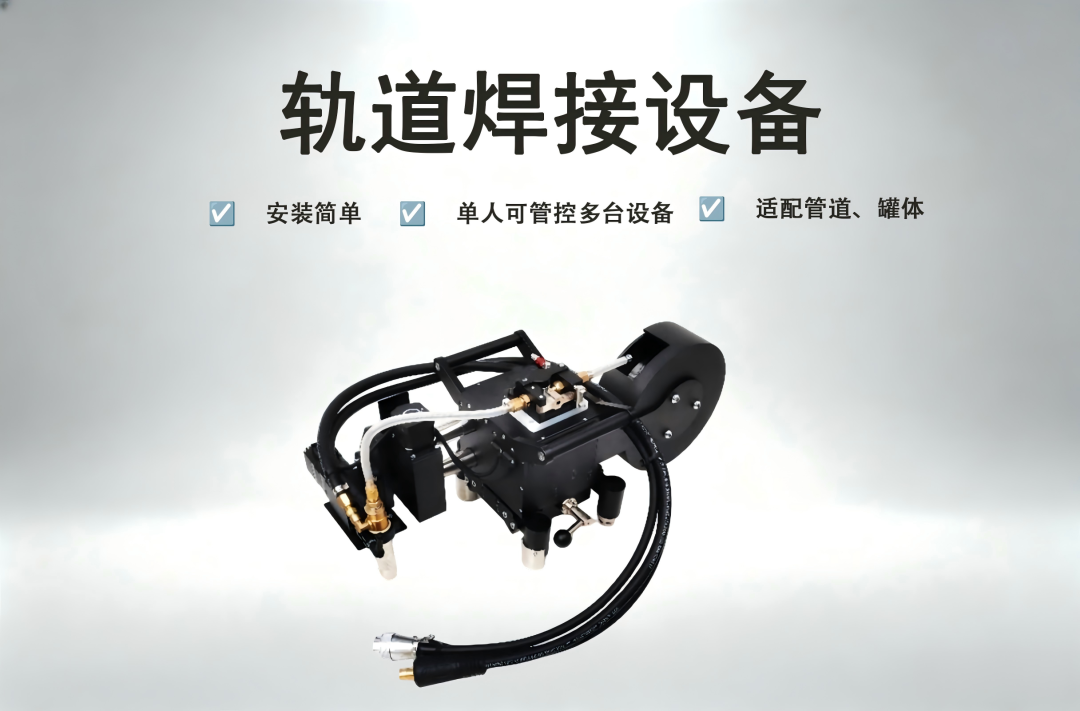

当管径超过常规环缝设备的适用范围，或大型工件无法旋转时，可采用轨道自动焊接小车。轨道根据实际工件外径进行设计和安装，焊接小车沿轨道运行完成环缝焊接，因此不受固定卡盘或固定规格焊头的管径限制。对于Φ1000mm以上等超大直径管道，可结合管径、现场结构和施工空间设计对应轨道方案。三、管道自动焊的核心价值：把焊接一致性变成可控制的工艺结果
管道自动焊的核心价值，不只是减少人工持枪操作，更重要的是把关键焊接变量转化为可设定、可执行、可重复的工艺程序。在完成工艺评定或试焊验证后，可根据不同焊接位置和焊层，对焊接电流、行走速度、送丝速度、摆动宽度、两侧停留时间及多层多道程序进行匹配和重复执行。对于石油化工项目，这种可重复性有助于降低人工操作波动，提高不同焊口之间的一致性，降低返修风险，并提高施工进度和质量管理的可控性。四、美焊管道自动焊设备焊接的焊缝能达到一级探伤要求吗？

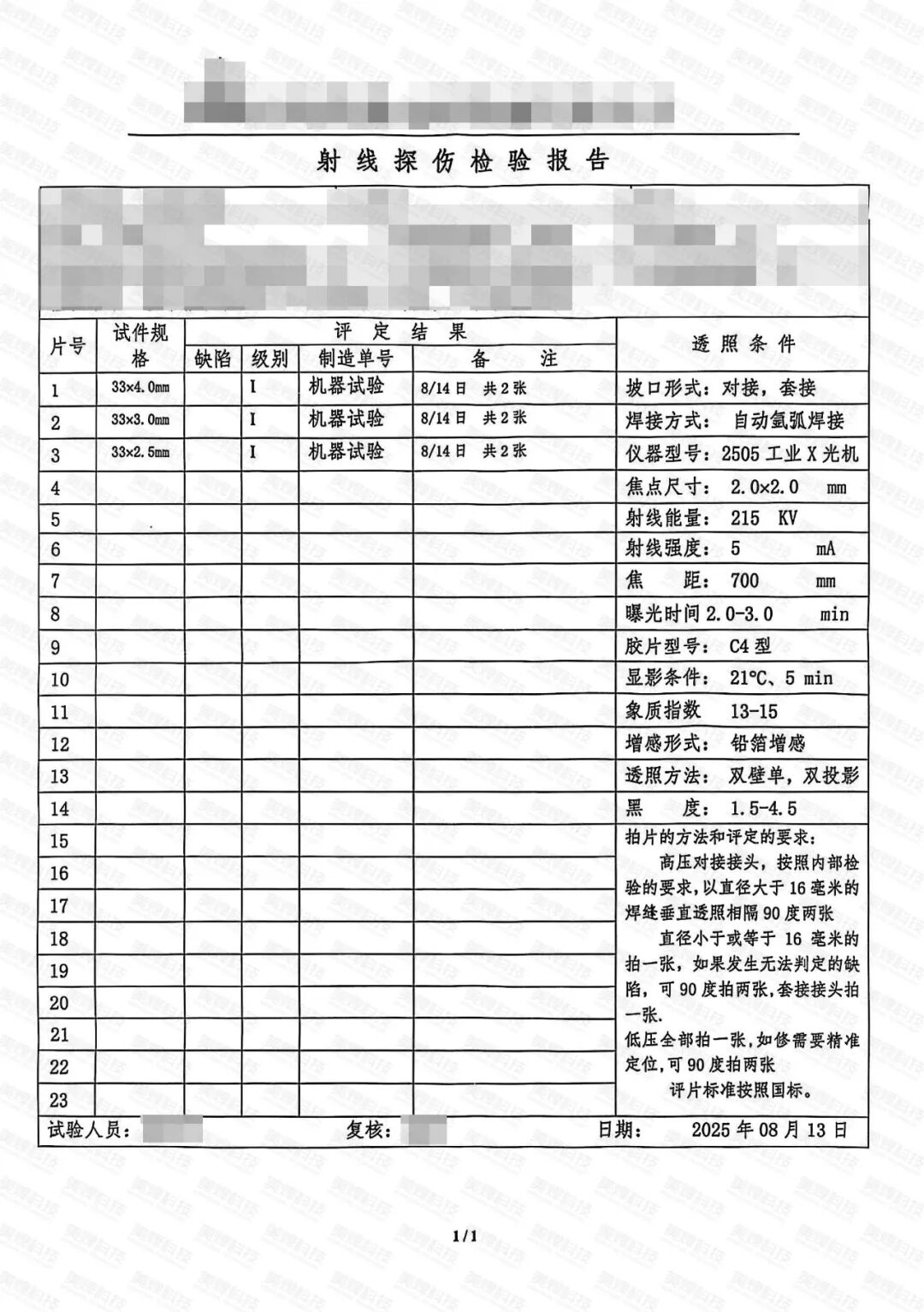

可以。在焊接工艺与客户管件条件匹配、施工和检测条件满足项目要求的情况下，采用美焊科技管道自动焊接设备完成的焊缝可达到一级探伤验收要求。具体需结合项目所采用的无损检测方法、验收等级及执行标准进行验证。需要明确的是，“一级探伤”描述的是最终焊缝在相应无损检测及验收标准下达到的质量结果，并不是由焊机单一因素决定。实际结果还与母材材质、管径与壁厚、坡口加工精度、对口间隙与错边量、焊材及保护气体、焊接参数、现场环境，以及项目采用的检测方法和验收标准有关。因此，对于明确要求一级探伤的项目，美焊科技会优先确认客户实际管件信息和项目验收条件，再进行设备选型与工艺匹配；必要时采用实际或相近规格管样进行试焊，并结合相应无损检测结果验证焊接工艺。【图：MWG系列开放式管道自动焊机焊接样件，客户第三方探伤自检报告】五、为什么工业管道自动焊选型前，建议先做管样试焊？
同样的管径，不同材质、壁厚、坡口、装配状态和质量要求，所需要的焊接工艺可能完全不同。因此，“设备能焊”与“设备能够稳定满足项目验收要求”不能画等号。美焊科技支持客户提供实际或相近规格管样进行试焊验证。试焊的目的不是简单展示焊机运行，而是验证设备、焊头、坡口、层道设计和工艺参数能否与真实工况匹配。通过试焊，可进一步确认设备型号、焊头配置、坡口条件、焊接层道、填丝与摆动方式及关键工艺参数，并结合焊缝成形和项目检测要求判断方案适配性。对于有明确探伤要求、特殊材质、特殊坡口或厚壁多层多道工况的项目，先完成工艺验证，再确定设备方案，是更可靠的选型方式。六、采购石油化工管道自动焊机，先确认这7项信息
- 壁厚范围：尤其是厚壁管，需要进一步确认坡口和多层多道要求。
- 管材材质：如碳钢、不锈钢、合金钢等，具体以设备型号和工艺适配为准。
- 管件结构：直管对接、管法兰、大口径管件或其他环形焊缝结构。
- 坡口与装配条件：坡口形式、角度、钝边、间隙及错边量。
- 施工方式：车间预制还是现场安装，工件是否能够旋转。
- 检测与验收要求：无损检测方式、质量等级以及项目执行标准。
如果项目明确要求一级探伤，建议在询价和选型阶段就同步提供该要求，并结合实际管件进行针对性工艺验证。七、石油化工管道自动焊常见问题
可以。在焊接工艺与客户管件条件匹配、施工和检测条件满足项目要求的情况下，采用美焊科技管道自动焊接设备完成的焊缝可达到一级探伤验收要求。具体需结合项目所采用的无损检测方法、验收等级及执行标准进行验证。美焊科技MWG开放式管管焊机系列最大焊接管径可达Φ325mm，主要用于固定管全位置自动焊以及中大口径管道现场安装焊接。美焊科技MWHF环缝自动焊接设备系列最大焊接管径可达Φ800mm。超过该范围的超大直径固定管道，可根据实际工况采用定制轨道自动焊接小车。可以。厚壁管道通常需要采用坡口填丝、多层多道焊接工艺，具体层道设计和参数需要结合材质、壁厚、坡口形式、焊接位置和质量要求确定。不一定。只要不同管径位于对应设备系列的适用范围内，可根据设备结构通过夹持/轨道适配及工艺参数调整覆盖多种规格。最终应按照实际管径组合、壁厚和施工条件进行选型。八、美焊科技：面向工业管道提供自动焊接设备与工艺解决方案
上海美焊智能化科技股份有限公司（简称“美焊科技”）是管道自动焊接设备研发制造厂家，专注于自动化精密管道焊接技术与装备。围绕管管、管板、环缝及特殊工件焊接场景，公司形成封闭式管管自动焊、开放式管管自动焊、环缝自动焊、轨道自动焊、管板自动焊、热丝TIG堆焊及非标自动化焊接等设备系列。相关设备应用于石油化工、天然气、能源工程、压力容器、换热设备、洁净管道等工业管道和装备制造场景。针对具体项目，美焊科技可结合客户的管径、壁厚、材质、管件结构、焊接位置、施工条件和质量验收要求进行设备选型与工艺匹配，并支持实际管样试焊验证。2026新疆石油及化工工业博览会已经结束，但展会现场反复出现的几个问题，正是石化客户选购自动焊设备时最关心的问题：能焊多大管径？厚壁管能不能做多层多道？现场固定管能不能实现全位置自动焊？焊缝能不能达到一级探伤要求？如果你正在解决大口径厚壁管道自动焊、固定管全位置焊接、管道与法兰环缝焊接或石油化工管道自动焊机选型问题，可向美焊科技提供具体管件参数和项目验收要求进行工艺评估。对于需要验证焊接效果的项目，也可提供实际或相近规格管样进行试焊。
