大型罐体等离子焊接工艺技术

返回列表 来源: 美焊科技 发布日期: 2021.01.21

大型立式钢制罐体在石油化工行业应用普遍,多用来存储原油、成品油、液态化工产品、水及其他液体,是非常重要的存储设备。焊接作为罐体制造的重要工序,其焊接质量水平对罐体质量有着决定性影响作用。储存罐体根据形状可分为立式、卧式和球形罐体,其中以立式圆筒形钢制拱顶或浮顶储罐为常见,其结构由罐底、罐壁、灌顶和附件等部分组成。

拱顶罐体的罐底由多块薄钢板拼装而成,中部钢板采用搭接焊缝形式,边板采用对接焊缝形式,管壁由多圈钢板焊接而成,采用对接焊缝形式,钢板厚度自下而上逐渐减少。灌顶由多块薄钢板和加强筋组成,各扇形灌顶板之间采用搭接焊缝。 浮顶储罐除了内部多一个浮顶之外,其它与拱顶储罐结构基本相同。

等离子焊机

大型储罐安装时有正装法和倒装法两种,正装法是从底层开始,逐块向上安装,倒装发则先安装顶圈壁板和灌顶,自上而下安装。目前国内拱顶储罐大多采用倒装法,浮顶储罐采用正装法;

大型罐体在建造时,焊接需在强度、变形上控制,焊接强度达到设计要求,焊接变形控制在规定范围之内,焊缝外观和内在质量符合设计标准。目前在国内外大型罐体建造中,罐体多采用自动焊工艺。典型工艺解决方案可采用纵缝焊接机床与环缝焊接转台双工位操作。在纵缝焊接机上进行纵缝焊接后,将筒体调运至环缝旋转工作台进行环缝焊接,配合等离子焊接机头与焊接操作机焊接。亦可采用一套焊接操作机,搭载等离子焊接机头,进行环缝和纵缝焊接等作业模式。

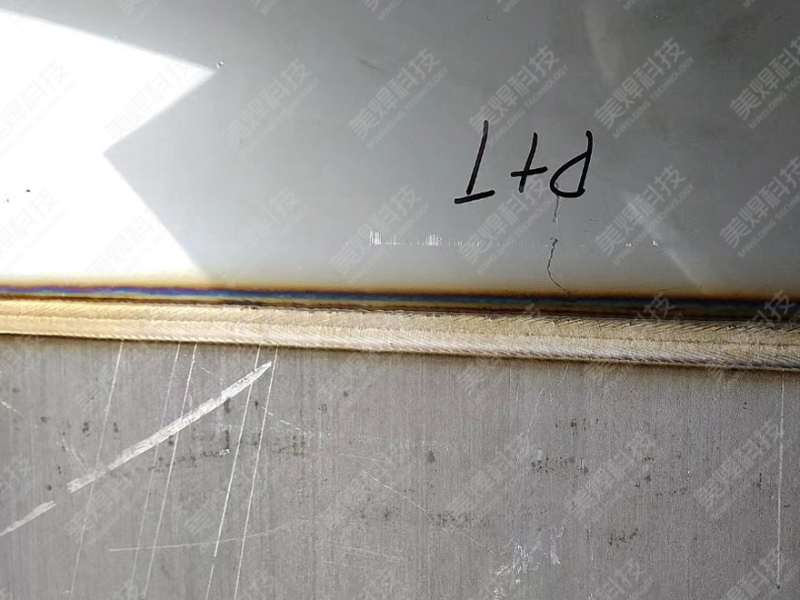

等离子弧焊接

等离子弧焊接具有能量集中、焊接速度快、电孤稳定集中、焊缝熔宽比大,热影响区小且适宜焊接薄板和箱材等特点。在用大电流焊接中厚板时,不开坡口一次焊透12 mm以下的不锈钢板材。全自动等离子焊接专机适用于碳钢、不锈钢、钛合金、镍合金等的管子、筒体、板材的环缝、纵缝焊接;设备外形结构形式多样,可满足不同焊接需求,主要形式有:操作机架式焊机、边梁式焊机、环缝焊机、纵缝焊机、拼版焊机等,可根据客户实际焊接需求及场地大小定制组装。配套电源和主控系统按需选配,均采用进口品牌,搭载的热丝堆焊系统设备具备速度控制、电流控制、送丝控制、旋转控制、质量控制、气体保护时间控制及弧长自动控制等专业焊接过程管控功能,还可根据焊接工艺要求采用多种控制输出信号选择和输出接口。设备配置循环水冷系统,可持续工作时间长,完善的气体保护系统,确保焊接全过程对熔池形成良好保护。整体具有自动化程度高,抗干扰强、可靠性好,调速稳定、操作方便等特点,是提高焊接质量和实现焊接自动化的理想设备之一。
